真空氣調拉伸膜包裝機結構及工作原理簡要介紹:
該設備包含兩個工作室:成型工作室和熱封工作室。抽真空和充氣都在熱封室內完成。包裝材料為鋁箔膜或各種復合薄膜材料,如:PE/CPP/PET/PP/BOPP/BOPET/POF/PVC,區分為透明或不透明,印刷或不印刷,軟膜或硬膜。在成型室內熱力和正、負壓的作用下,膜會變得柔軟易于成型。根據用途,薄膜分為上膜(蓋膜)和下膜兩種。一般來說,膜成型是指底膜。為了獲得更美觀的包裝視覺體驗,頂膜也可以形成一些不同的形狀,它被稱為“上膜拉伸成型”。整個工作過程由PLC精確控制連續自動完成。我們的設備只配備國際優質供應商的優質部件,以確保機器的穩定高效運行。

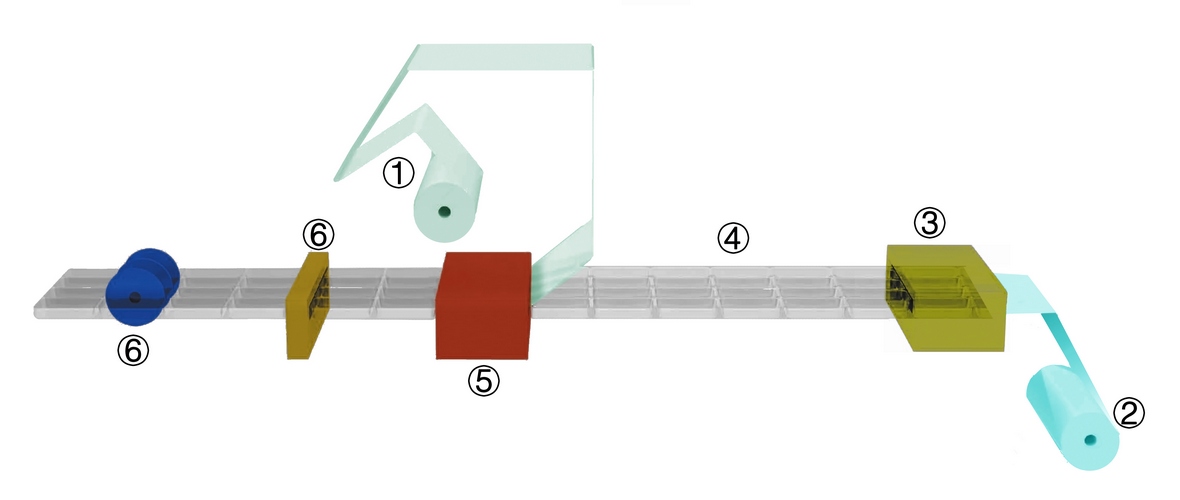

拉伸膜包裝機基本結構示意圖:
①上膜 ②下膜 ③成型室 ④上料區 ⑤熱封室 ⑥切刀區

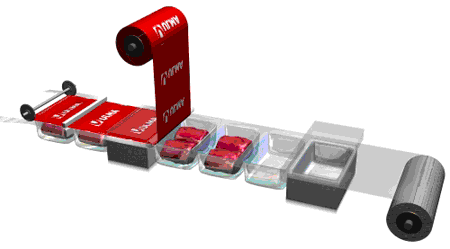

工作過程動畫展示:
真空包裝延長了產品的保質期,產品的生化降解因?yàn)榭諝獾娜コ粶p慢了。如果是充氣包裝,則包裝中的氣氛被與產品相匹配的氣體混合物所取代,以保持產品的形狀、顏色和新鮮度。這種混合氣體通常由二氧化碳、氮?dú)夂脱鯕饨M成。
不同包裝類型示意圖:
典型的技術參數列表:
型號 | LZ320 | LZ420 | LZ520 |
上膜寬度 | 297mm | 397mm | 497mm |
下膜寬度 | 322mm | 422mm | 522mm |
工作室尺寸 | 300 x (200-400) mm | 400 x (200-400) mm | 500 x (200-600) mm |
拉伸最大深度 | 80mm | 80mm | 80mm |
產量范圍 | 1000-11000 pcs/h | 1800-16000 pcs/h | 2400-18000 pcs/h |
壓縮空氣 | ≥0.6MPa | ≥0.6MPa | ≥0.6MPa |
真空度 | ≤200Pa | ≤200Pa | ≤200Pa |
真空泵抽量 | 1.1~1.4 m3/min | 1.2~1.6 m3/min | 1.5~2.0 m3/min |
冷卻水壓力 | ≥0.15MPa | ≥0.15MPa | ≥0.15MPa |
工作速度 | 5-9 step/min | 4-8 step/min | 4-6 step/min |
工作環境 | 水分:≤80% 溫度范圍:-5°C ~ 35°C | ||
電源 | 220V/380V 3 phase 50Hz/60Hz | ||
功率 | 7 KW | 12 KW | 14 KW |
設備尺寸 | 4500mm X 710mm X 1800mm | 7000mm X 900mm X 1900mm | 8000mm X 1000mm X 1900mm |
設備重量 | 1300kg | 1800kg | 2100kg |
